HMD 45-6 - Auriculares profesionales SENNHEISER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Auricular profesional con micrófono
Marca	SENNHEISER
Modelo	HMD 45-6
Principio transductor (auricular)	Dinámico, abierto
Ancho de banda (auricular)	20 Hz - 18 kHz
Impedancia (auricular)	150 Ω (mono) / 300 Ω (estéreo)
Distorsión armónica	< 1%
Tipo de micrófono	Dinámico
Ancho de banda (micrófono)	50 Hz - 12 kHz (a 2 cm de la boca)
Tensión de salida (micrófono)	0,5 mV/Pa
Impedancia (micrófono)	200 Ω
Alimentación	Ninguna (micrófono dinámico)
Presión ejercida por los auriculares	Aproximadamente 1,6 N
Peso (sin cable)	140 g
Longitud del cable	1,8 m (unilateral)
Conector	Extremo libre
Uso previsto	Centrales telefónicas, sistemas de conferencia e interpretación
Mantenimiento	Limpiar con un paño suave y seco
Seguridad	Usar a un volumen moderado para evitar lesiones auditivas
Piezas de repuesto	Contactar al servicio postventa de SENNHEISER

Preguntas frecuentes - HMD 45-6 SENNHEISER

¿Cómo ajustar el micrófono en el auricular HMD 45-6?

Para ajustar el micrófono, gire el brazo del micrófono para colocarlo cerca de su boca. Se recomienda colocar el micro a aproximadamente 2 cm del borde de los labios para una mejor calidad de audio.

¿Cómo ajustar la diadema del auricular?

La diadema se puede ajustar tirando o empujando las varillas laterales. Debe ajustarse de manera que el auricular descanse cómodamente sobre la cabeza sin ejercer una presión excesiva.

¿Cómo conectar el auricular HMD 45-6 a un teléfono?

El HMD 45-6 viene con un extremo libre. Debe elegir el conector adecuado según su teléfono. Si su teléfono tiene un conector compatible con la norma 121 TR 9-5, puede usar el cable adecuado. De lo contrario, puede ser necesario un adaptador.

¿Cuál es la diferencia entre los modelos HMD 45-6, HME 45-6, HME 45-C y HME 45 telecom?

El HMD 45-6 está equipado con un micrófono dinámico y un extremo libre. El HME 45-6 tiene un micrófono electrostático de back-electret, el HME 45-C viene con un conector XLR de 5 pines, y el HME 45 telecom viene con un conector Western de 4 pines para teléfonos compatibles con la norma alemana.

¿El micrófono del HMD 45-6 necesita alimentación?

No, el micrófono dinámico del HMD 45-6 no necesita alimentación externa. Es una ventaja para un uso sencillo.

¿Qué tipos de conectores están disponibles para este auricular?

El HMD 45-6 viene con un extremo de cable libre. Puede conectarle el conector adecuado a su equipo. Otras variantes (HME 45-C, HME 45 telecom) se suministran con conectores específicos (XLR de 5 pines, conector Western de 4 pines).

¿Puedo usar este auricular con una computadora?

Sí, siempre que tenga un adaptador adecuado. El cable de extremo libre permite conectar un conector jack de 3,5 mm o USB según sus necesidades. Verifique las características de su tarjeta de sonido.

¿Cómo limpiar mi auricular HMD 45-6?

Limpie el auricular con un paño suave y seco. No use productos químicos agresivos. Para las almohadillas, se puede realizar una limpieza con agua jabonosa ocasionalmente.

¿Cuál es la impedancia del auricular HMD 45-6?

La impedancia del auricular es de 150 Ω en mono y de 300 Ω por auricular en estéreo. Esta alta impedancia asegura una buena compatibilidad con equipos profesionales.

¿El auricular es adecuado para uso en centro de llamadas?

Sí, el HMD 45-6 está especialmente diseñado para centrales telefónicas y sistemas de conferencia. Su micrófono dinámico y su ligereza (140 g) lo hacen cómodo para un uso prolongado.

MANUAL DE USUARIO HMD 45-6 SENNHEISER

INSTRUCCIONES PARA EL USO

GEBRUKSAANWIJZING

HME 45-6

HME 45-C

HME 45 telcom

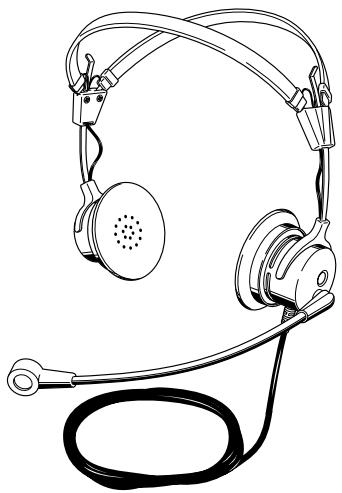

HMD 45-6

Combinación de auricular y microfono para uso en puestos de trabajo en centrales de información Telefonica, para conferencias e instalaciones de interpretación simultánea. El dispositivo se suministra con los extremos de los cables abiertos, para permitir al cliente conectarlo según sus necessities. En la pagea 27 se indica el modo de connexion en el esquema del circuito amperimétrico.

HME 45-C

Combinación de auricular y micrófono para conectar en puestos de trabajo en centrales de información electrónica, para conferencias instalaciones de interpretación simultánea. El dispositivo se suministra con un enchufe XLR de 5 polos. En la网页 28 se indica el modo de connexion del enchufe XLR en el esquema del circuito amperimétrico.

HME 45 telcom

Combinación de auricular y micrófono para conectar en Estados de trabajo en centrales de información Telefonica o en Telefonos („Aparatos de telecomunicación“) provistos del casquillo de connexion PROPiado (Norma de connexion de la Deutsche Telekom AG, 121 TR 9-5). El auricular del téléphone se reemplaza con esta combinación de auricular y micrófono, que permitte a quien la usa Telefonear, manteniendolibraries las manos. En la頁a 29 se indica el modo de connexion en el esquema del circuito amperimétrico.

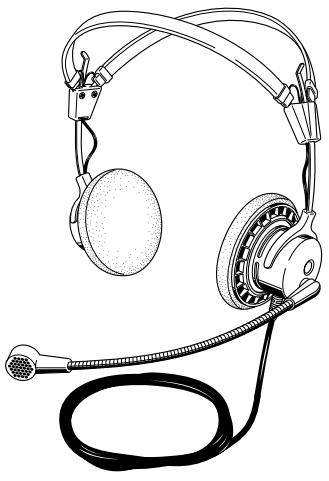

HMD 45-6

Combinación de auricular y micrófono con micrófono dinánico. No requires tension de alimentación. El dispositivo se suministra con los extremos de los cables abiertos, para permitir al cliente conectarlo según sus necessities. En la网页 27 se indica el modo de connexion en el esquema del circuito amperimétrico.

HME 45 telcom: Conexion a un Telefono

En su téléphone existe un casquillo apropiado para esta combinación de auricular y microfondo. Este casquillo, que se encuesta libre, es similar al casquillo en el cuales se inserta el cable en espiral para el auricular. Algunos fabricantesSEOalan el casquillo con el significo de un auricular o con la designacion ,121 TR 9-5".

Inserte en este casquillo el cable conector del dispositivo combinado de auricular y micrófono HME 45 telcom. (Ilustración 1).
No levante el auricular deltelephone, lo besoinita como "conmutador" al principio y al fin de su conversacion.

HME 45 telcom: Indicaciones

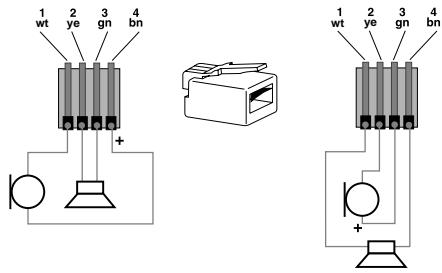

Existen en el commercio Telefonos en los cuales la disposicion del casquillo para conectar un dispositivo combinado de auricular y micrófono no corresponde a la norma de connexion de la Deutsche Telekom AG 121 TR 9-5. En tal caso seranecessary encargar un adaptorato, o montar un nuevo enchufe. La ilustracion ±b indica las differentes posibilidades de connexion en el cable conector:

2

Algunos Telefonos (especialmente de fabricación alemana) tienen en el casquillo de connexión para el auricular un circuito adecuado para este disposito combinado de auricular y microfono. De tal forma se logra también el voltaje de alimentación necesario para el microfono de condensador.

Pregunte al fabricante de su téléphone si existe la posibiliad de conectar directamente un dispositivo combinado de auricular y micrófon (Fig. 3). A tal fin necesita un esquema de circuitos y los datos技术和es de su dispositivo combinado de auricular y micrófon HME 45 telecom de Sennheiser. A tal efecto, sirvase remitirle fotocopias de las páginas 22 y 29 de estas instrucciones.

3

Ajustar el brazo del microfono

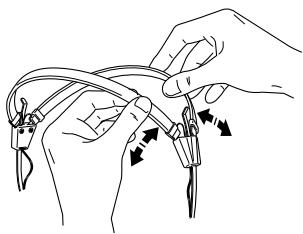

Ajustar el ar del auricular

Cable y microfono a la derecha o a izquierda

Cable a la izquierda

Cable aladerecha

Datas tecnicos

Casco auricular

Principio transductor

Margen de transmisión

Impedancia

Factor de distorsión

dinamic, abierto

20 Hz - 18 kHz

150 Ω (mono) 300 Ω por lado (estéreo)

< 1%

Micrófono

Principio transductor

Margen de transmisión a distancia de 2cm al angulo de la Boca

Tensión de salute

Tensión de alimentación

HME 45-6 / HME 45-C / HME 45 telcom

Cápsula de condensador contraelectreto, con compensación de ruidos

100Hz - 5kHz

HME 45 telcom: -40 dBP/Pa según 121 TR 9-5

HME 45-6 / -C: 3,5 dBV/Pa

HME 45 telcom: 5 V DC

HME 45-6 / -C: 3,5 - 10 V DC

Micrófono

Principio transductor

Margen de transmisión a distancia de 2cm al angu de la boca

Tensión de salute

Impedenza

HMD 45-6

Micrófono dinamico

50Hz - 12kHz

0.5mV / Pa

200Ω

Dates generales

Fuerza de apriete del auricular
Peso sin el cable

Cable

Enchufe

Aprox. 1,6 N

140 g

Unilateral, largo total: 1,8m

HME45 telcom: enchufe occidental, 4 polos

HME 45-C: Enchufe XLR, 5 polos

HME 45-6: extremo del cable abierto

HMD 45-6: extremo del cable abierto

El suministro incluye

Versiones

1 dispositivo combinado de auricular y micrófono

HME45 telcom: enchufe occidental, 4 polos

HME 45-C: Enchufe XLR, 5 polos

HME 45-6: extremodel cable abierto

HMD 45-6: extremodel cable abierto
